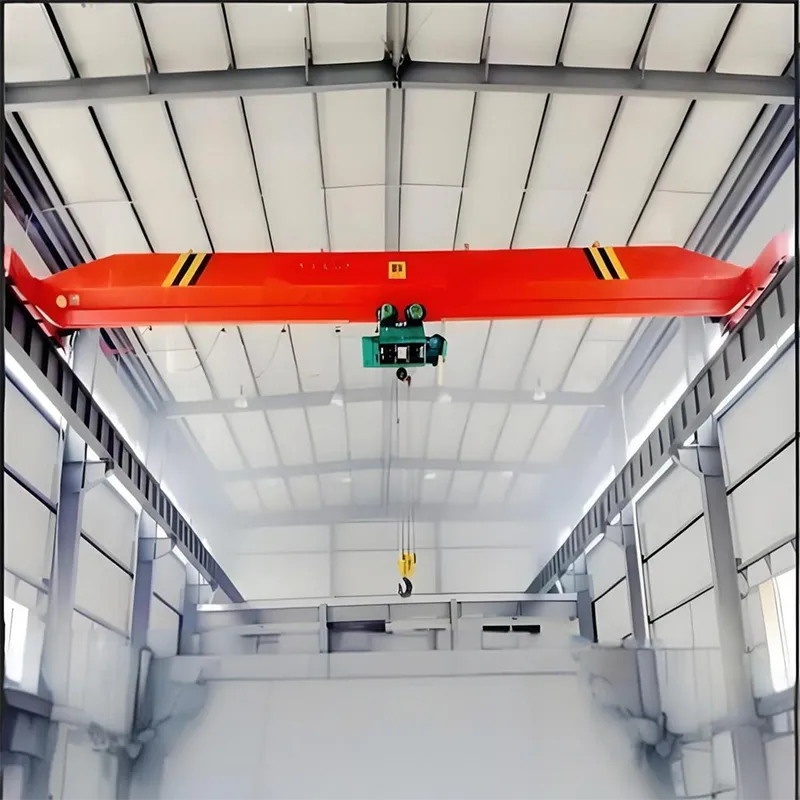

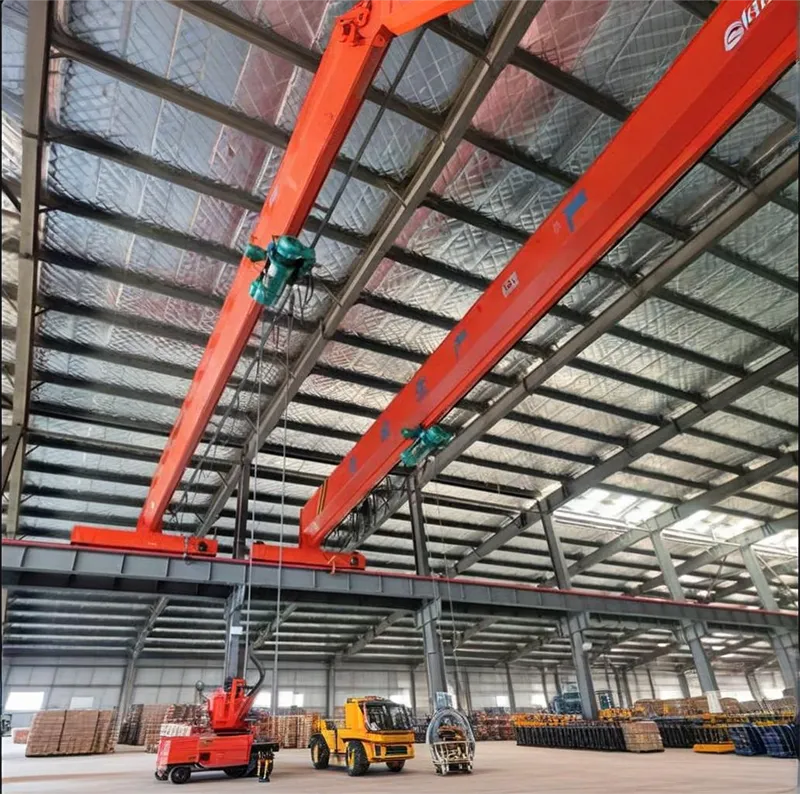

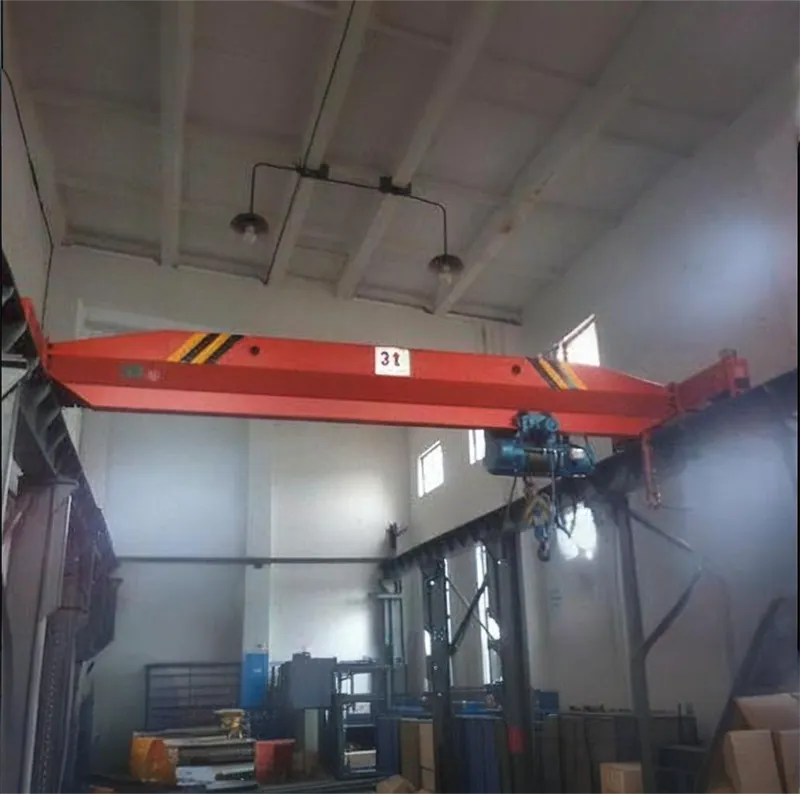

LD type electric single girder bridge crane, workshop overhead crane,1t–20t, span can be customized

结构组成

主梁：箱型焊接或工字钢复合结构，黄色警示漆，承重抗弯核心部件。

端梁：主梁两端的连接梁，内置大车车轮，整机沿轨道行走的支撑。

电动葫芦：CD1/MD1钢丝绳电动葫芦，同时作起升、小车行走，沿主梁下翼缘行走。

吊钩总成：锻造吊钩带防脱卡、钢丝绳缠绕系统。

小车运行机构为“三合一”驱动电机、减速器、制动器，可两侧驱动或一侧驱动。

供电系统：角钢滑触线/安全滑触线/扁电缆，带集电器。

控制系统：地面随行手电门，可选无线遥控/司机室。

安全装置：起升上下限位、小车行限位、超载限制器、缓冲器、断电制动。

工作原理

电动葫芦完成重物垂直起升下降；葫芦自身沿主梁下翼缘横向（小车方向）行走；端梁车轮带动整机沿厂房纵向轨道纵向（大车方向）行走；三个方向共同构成覆盖整跨厂房的三维吊装空间，工件可从地面任意位置起升、水平移动、精准落位。操作由单人手持/遥控完成，无需专职天车工司机，相较司机室操作机型大幅降低人工成本。

核心优势

跨内全覆盖：大车、小车、起升三维联动，一台设备整跨覆盖，吊装无死角。

自重轻轮压小：优化主梁结构，降低厂房柱、轨道梁承重要求，老旧厂房亦可适配。

经济实用：相较同吨位双梁，采购成本、安装成本、基础改造成本更低，高性价比之选。

安装便捷：标准化结构件，现场组装周期短，可含轨道、滑触线整套交付。

运行平稳：可选双速/变频，启停无冲击，重物不摆动，落位精准无损。

安全可靠：多重限位、超载保护、断电制动自锁，符合起重机安全规范。

维护简便：电动葫芦、三合一驱动为通用件，备件易购，维护停机时间短。

应用场景

机加工车间工件吊装；装配线大型零部件转运；模具拆装翻转；钢材/型材/毛坯上下料；仓储库房堆垛；设备维修、安装、吊装；泵阀、电机、减速机、压力容器制造；建材、冶金、电力辅助设备车间。
